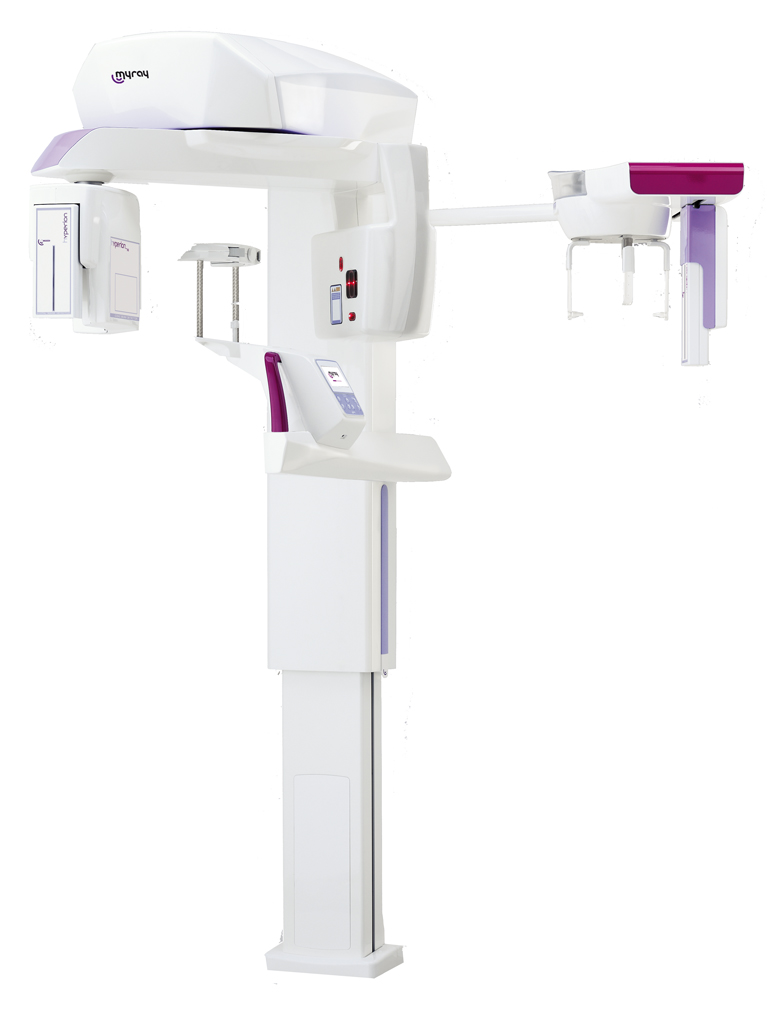

Дентальный томограф MyRay Hyperion X9
Дентальный томограф MyRay Hyperion X9
/
/
Характеристики
Состояние — Новый
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Линейка X9 – модульное понятие, которое охватывает все аспекты от 2D панорамного отображения и цефалометрического обследования до конусообразного 3D луча с полнодуговой объемной возможностью сканирования.
HYPERION является интегрированной множественной платформой, поэтому даже если Вы возьмете аппарат для панорамной визуализации сегодня, Вы можете модернизировать его до решения 3в1 в любое время в будущем.
Базовая комплектация
Одна из самых важных особенностей гибридного многомерного стоматологического оборудования для визуализации с возможностью 3D – это поле зрения (FOV). Принимая во внимание, что маленькие FOV подходят для локальной диагностики, полное объемное сканирование всего зубного ряда у взрослого человека обычно технически возможно только с соответствующим FOV. По этой простой, но все же наиболее важной причине HYPERION X9 сканирует с FOV 11 см.
HYPERION является интегрированной множественной платформой, поэтому даже если Вы возьмете аппарат для панорамной визуализации сегодня, Вы можете модернизировать его до решения 3в1 в любое время в будущем.
Базовая комплектация
Одна из самых важных особенностей гибридного многомерного стоматологического оборудования для визуализации с возможностью 3D – это поле зрения (FOV). Принимая во внимание, что маленькие FOV подходят для локальной диагностики, полное объемное сканирование всего зубного ряда у взрослого человека обычно технически возможно только с соответствующим FOV. По этой простой, но все же наиболее важной причине HYPERION X9 сканирует с FOV 11 см.
 |
Клинические ситуации доказывают необходимость исследования полной дуги Это рентгенограмма взрослого мужчины, сделанная в естественных условиях, среднего телосложения, с осевой частью на высоте корней молярных зубов. Обратите внимание на то, что расстояние между левым и правым третьими коренными зубами, включая их корни, альвеолярный отросток и окружающий контикальный слой кости, составляет по крайней мере 9 см. В реальных клинических условиях, таких как эти, любое сканирование FOV меньше 10 см не включало бы всю дугу с существенным риском, что некоторые данные будут навсегда утеряны. |
 |
Сокращенный FOV для определенных нужд Надлежащее регулирование FOV означает, что Ваши пациенты получат значительно более низкие дозы облучения. Сокращенный FOV рекомендуется для полнодуговых рентгеновских обследований детских верхних и нижних челюстей. 5?5 см FOV подходит для локализованных диагностических требований, как в случае планирования одного импланта, определенных эндодонтических процедур или удаления з-х моляров. |
 |
HYPERION X9 предлагает два различных способа объемного сканирования для каждого FOV. Высококачественные диагностические изображения с высокой резкостью и необыкновенной детализацией достигаются за время сканирования 9 секунд с 75 мкм размером вокселя. Выдержка ограничена выделением импульсного режима. Изображение с высоким разрешением получается с чрезвычайно низкой радиоактивной дозой благодаря воздействию импульсного режима всего 3,6 секунды. |
| Изображение 3D | Расширенное FOV | Полное FOV |
|---|---|---|
| Динамический диапазон | 16 бит (оттенков серого: 65535) | |
| Минимальное время сканирования | 18 сек | |
| Ротация | 360° | |
| Размер изображения, воксель | 75 мкм (минимальная толщина слоя) | |
| Поле зрения, Диаметр x Высота | 108x80 мм | 108x50 мм |
| Размеры FOV (?xh) | 11х13e – 11x8 – 8x8 – 11x5 – 8x5 – 5x5 см | 11х8е – 11x5 – 8x5 – 5x5 см |
| Максимальный размер изображения | 720 MB | 450 MB |
| Время экспозиции | 3,6 сек (высокое разрешение) – 9,0 сек (максимальное разрешение) | |
| Эффективная доза (ICRP 103): FOV 11x8 | 33,5 ?SV (Alta Resoluci?n) – 78,6 ?SV (Maxima Resoluci?n) | |
| Позиционирование пациента | Автоматизировано: метод «Scout View» | |
| Формат изображения | Эксклюзивное программное ПО iRYS и DICOM 3.0 | |
| Время обработки данных в формат CBЗD | 15 сек | |
| Изображение 2D | Панорамное | Цефалометрическое |
| Технология детектора | CCD (CSI) | |
| Защита от прямого воздействия рентгена | FOP (оптоволоконная пластина) | |
| Размер пикселя | 48 ?m | |
| Динамический диапазон | 14 бит (оттенков серого: 16383) | |
| Разрешение детектора | 10,4 Ip/mm | |
| Отношение сигнал/шум | минимальное 74 dB – нормальное 86 dB | |
| Определение высоты | 146 мм | 220 мм |
| Пиксельная матрица изображения | Макс: 1528x2797 | Макс: 2291x3125 |
| Максимальный размер изображения | 8 MB | 14 MB |
| Время экспозиции | 7,5–13 сек | 3,4 сек |
| Эффективная доза (ICRP 103) | 4,3–6,7 ?Sv | 1,0 ?Sv |
| Разрешение изображения | от 5 до 7 Ip/mm | |
| Формат изображения | TIFF 16 bit, DICOM | |
| Позиционирование пациента | Автоматизировано: 4 направляющих лазера | |
| Рентген | ||
| Тип генератора | Постоянное напряжение (DC) | |
| Тип рентгеновского излучения | Импульсный, квадратные | |
| Напряжение анода | 60–90 кВ (с шагом 1 кВ) | |
| Ток анода | 1–10 мА | |
| Диапазон выдержки | 160 мс – 14 (шкала R10) | |
| Размер фокального пятна | IEC 60336-1993: 0,5 мм | |
| Контроль экспозиции | Автоматический. Технология МРТ – технология морфологической реконструкции формы костной ткани | |
| Спинальная компенсация | Автоматизирована | |
| Выбор значений мА и кВ | Моделируется в режиме реального времени во время экспонирования рентгена, автоматически или вручную пошагово в размере 1 кВ или в полном спектре | |
| Рабочий режим | 1:20 на полную мощность (85 kV, 10 mA) | |
| Фильтрация | 3,2 мм AI eq. (a 85kv) | |
| Встроенная защита от рентгеновского излучения позади датчика | Соответствует IEC60601-1-3 | |
| Размеры | PAN и CB3D | с телерадиографическим плечом |
| Минимальное необходимое оперативное пространство (Ш x Г) | 1310x1520 мм | 1830x1520 мм |
| Размеры упаковки (В x Ш x Г) | 1515x1750x670 мм (ящик) | 822x1430x580 мм (коробка) |
| 2-скоростная моторизованная телескопическая колонна | 1610-2400 мм | |
| Вес | 170 кг | 190 кг |
| Варианты крепления | Крепление к стене либо с использованием плиты-основания | |
| Энергопотребление | Автоматическая адаптация к напряжению и частоте | |
| Напряжение | Частота | 115–240 Vac, ± 10% монофаза | 50/60 Hz ± 2 Hz | |
| Ток при максимальной нагрузке | 15А до 115V, 7А до 240V | |
| Ток в режиме ожидания | Максимум 1А | |
| Синхронизация | ||
| Локальное соединение | LAN / Ethernet | |
| Программное обеспечение | MyRay iRys | |
| Поддерживаемые протоколы | DICOM 3.0, TWAIN, VDDS | |
| DICOM |
Сертификация IHE (Печать; Хранение; Рабочий список MPPS; Поиск данных) |
|
